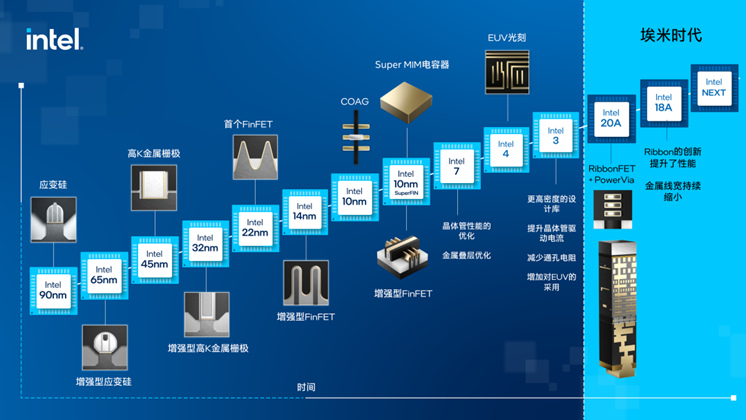

作者的个人资料日期局本文：本文是第二次Power Electronics流行科学论文竞赛的赢家，由上海科学技术大学的Liu Zhiyuan贡献。著名的摩尔法律表明，在一段时间内，集成电路将其性能翻了一番，并将成本降低了一半。那么摩尔的电子法律是电子产品吗？ 1965年，英特尔的创始人之一戈登·摩尔（Gordon Moore）在其“电子设备会议程序”中提出，可以容纳综合电路芯片的晶体管数量将每18-24个月增加一倍，并且成本也将相应降低。这是著名的“摩尔法”。尽管最初这是一种计数和晶体管成本的方法，但随着时间的流逝，摩尔定律通常与处理器性能的持续改进有关。换句话说，随着晶体管的无增加，处理器性能会相应改善。通常，它人们认为，这种观点是摩尔定律背后的原因：一次处理器的性能一次翻了一番。除了综合电路外，从数据中心供应的角度来看，摩尔在电力电子领域的定律吗？答案显然是肯定的。随着时间和技术进步的发展，电力电子产品正在发展朝着更大的功率和较低的体积发展。图1：摩尔法律0148V近年来，电力中心电源应用的重要转变是传统的12 V Bus Bus架构到最复杂的48V中央巴士体系结构的过渡。这一变化始于2012年，当时Google在OCP峰会上推出了其第一代48 V巴士建筑。与12V架构相比，48v Center Bus的巴士体系结构提供了一系列重要的优势，包括高传输效率，长距离传输，可靠，实用以及更多灵活的配置。但是，随着技术的进步，数据中心中CPU和DDR等组件电压的需求将逐渐降低到1.8V。这一要求是一个现代时代，它在高频条件下运行，尤其是在寻找更高功率密度的时代。 02常规逆变器 +整流时间约为2000年。对于低压和高电流应用方案，投资者已连接到当前重复的整流器（当前重复整流器）。当使用变压器连接逆变器和整流器时，可以同时降低一定百分比的速度。在此Monthen中，由于设备技术的限制，电路的工作频率通常为100-200 kHz。如图2（1）所示，当前的乘数需要两个电感器和一个变压器，因为总共有三个磁成分。在高电流应用方案中，磁性组件的体积是限制电路板功率密度的主要因素。即使使用了使用的磁整合技术，也很难提高电路的一般功率密度。图2（2）在这种情况下，电路板的功率密度只能达到12.16W/inm³。 （1）电路拓扑（2）电路板图2：双电流整流器[1] 2002年03LLC电路的增加，与半桥（AHB）的不对称电路相比，LLC电路效率更高，而Paipleififierahb +电流离子离子是在其内置的重点拓扑中的重点。同时，与AHB电路相比，LLC转换器仍然需要两个电感器和一个变压器，但是从真实变压器的可比较模型中，我们可以观察到，可以通过变压器激发器和共振电感代替了主侧的平行电感器，并且可以由变压器的谐振器代替。因此，恩特IRE电路可以简化为单变压器磁性组件。毫无疑问，这显着减少了磁成分的体积，并在很大程度上增加了电路的一般功率密度。因此，自2005年以来，LLC转换器开始逐渐在低电流，高电流和高频的应用方案中使用。图3：Half Bridge LLC转换器图4：LLC电路板[2]图4中的LLC电路达到164 W/imm³。与先前的电路相比，我们可以看到功率密度的显着提高。但是，从图4中，我们可以看到，即使将设备放置在尽可能接近的设备上，设备的高度，尤其是变压器核的高度，也会限制功率密度的增加。
