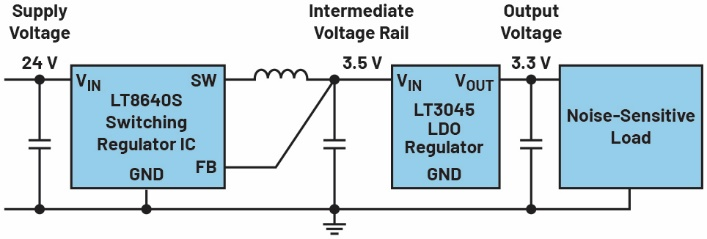

本文的预约：引言应用程序（例如射频技术）需要非常低的噪声电源电压。干扰易于电路，例如阻塞相环（PLL），电压控制的振荡器（VCO）和模拟模拟转换器（ADC）高分辨率需要低噪声电源。电源线的干扰会影响其应用程序中的信号。为了产生非常干净的电源电压，通常使用电源键，如图1所示。图1A A电压转换器由高效率开关调节器组成，线性调节器下游将高电源电压（例如24 V）转换为低压电压（例如3.5 V）。这种低电压用于喂食超低噪声的线性调节器，并在出口处产生3.3 V电压的3.3 V电压。线性调节器本身具有非常噪声水平，RMS噪声值的间隔为0.8μV，并且具有高达76 dB的电源电压回收率（PSRR）（以频率测量1 MHz）。这种配置可降低开关调节器生成的电压波。图1中的设计说明了一种典型的解决方案，以产生低噪声电压。优化可能性的实施几个阶段的单独设计方案并不容易。开关调节器的实现不能与精心优化的印刷电​​路板（PCB）设计分开。否则，将开关调节器的快速切换时间表附加到输出电压上，作为附加干扰。为了避免这种情况，线性调节器必须位于开关调节器中，这可以在电源设计中占据很多空间。在这样的应用中，试图将RE电路开关沟渠与线性调节器集成在一起通常会导致故障，因为在将夫妻切换到最终输出电压时，噪声是噪声。但是，已经有一个有效的解决方案解决了这个问题。图2高度集成的µ模块调节器在最小的空间中产生最小噪声。对于噪声敏感的应用，可以将开关和线性调节器与正确的设计集成在一起。 LTM8080是ADI的μmodule®家族的产物。在开关调节器部分和集成线性调节器的截面之间预测内部电磁罩。该合并的装甲层能够吸收由开关调节器截面迅速切换的电流产生的电磁干扰。因此，借助超紧凑的设计，您可以获得干净，精确的电源电压。 LTM8080可以同时产生不同的电压，并且可以在9 mm x 6,25 mm包装中使用。它包括一个开关调节器（包括电感器）和两个超低噪声的线性调节器。图3不同输出电流的噪声密度图3显示了不同输出电流的噪声密度。 LTM8080可以达到平均噪声根低于1μVRM（10 Hz至100 kHz）的VELS（RMS）。相比之下，由非电压控制的锂控制电压通常具有典型的2.7 µV RMS（10 Hz至100 kHz）。因此，如图2所示，电压转换器产生的噪声少于电池电压。此外，当使用该解决方案时，电路设计非常简单，而无需了解开关调节器的设计和详细需要的PCB设计。 µ模块调节器不仅是高度集成的，而且设计旨在提供超卑鄙的噪声源，即使是非常紧凑的尺寸。作者简介Frederik Dostal是具有超过20年行业经验的能源管理专家。他曾在德国埃兰根大学的微电子学学习，并于2001年加入国家半导体，担任现场应用工程师，积累了很多经验，帮助客户在Thei中实施能源管理解决方案R项目。在此期间，他在美国亚利桑那州凤凰城工作了四年，担任应用程序工程师，并负责改变食物来源。他于2009年加入ADI，为欧洲技术支持摊位提供多种行，目前是能源管理专家。弗雷德里克（Frederick）在德国慕尼黑的ADI分支机构工作。
